电子皮带秤

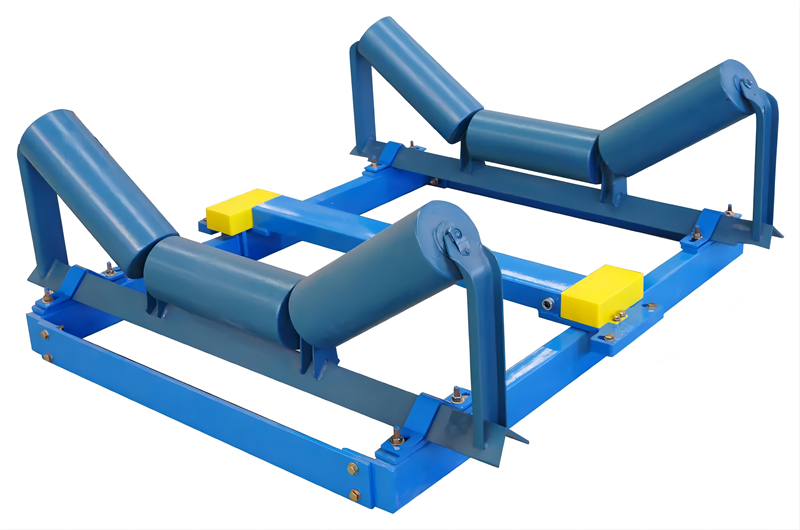

一、产品图片

二、产品简介

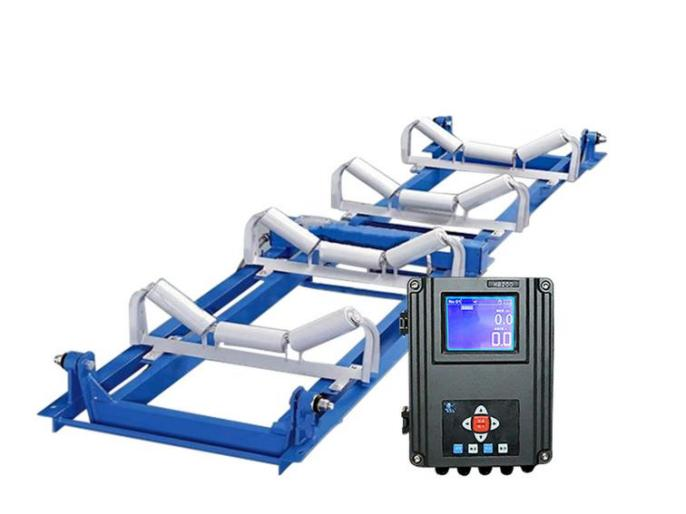

电子皮带秤——无需对质量细分或者中断输送带的运动，而对输送带上的散装物料进行连续称量的自动衡器。由秤架，测速传感器，测重传感器，电子皮带秤控制显示仪表等组成，能对固体物料进行连续动态计量。具有计量精度高、运行可靠等优点，广泛应用于矿山、港口、建材、水泥、化工楳炭、陶瓷、玻璃、冶金、粮食、电力、焦化、环境保护等行业。

三、产品总体特点

1.采用单托辊积木式计量结构，多点计量方式，大幅度提高了计量精度。

2.全悬浮式直接称重结构，有效的提高了计量精度。

3.采用特殊的直接测速机构，使计量更准确。

4.采用特殊的计量结构，从根本上解决了托辊沾料、卡托辊等问题。

5.计量架采用积木模块结构，安装简单，维护方便。

6.采用高精度的数字称重模块，数字传输技术，具有线路简单、无调节部件、分辨率高、信号无衰减、抗干扰强。

四、皮带秤技术参数：

产品类别：电子皮带秤

精度：1%

称重量程：0～5000吨/小时

皮带宽度：500mm～2200mm

皮带速度:0～5米/秒(恒速或变速均可)

皮带机倾角:0～18°(无滑动)

仪表和秤架的最大距离：200 米

电源：220V±15％

环境温度：秤架 -20℃～50℃，仪表 0～40℃

打印：可自动打印、手动打印

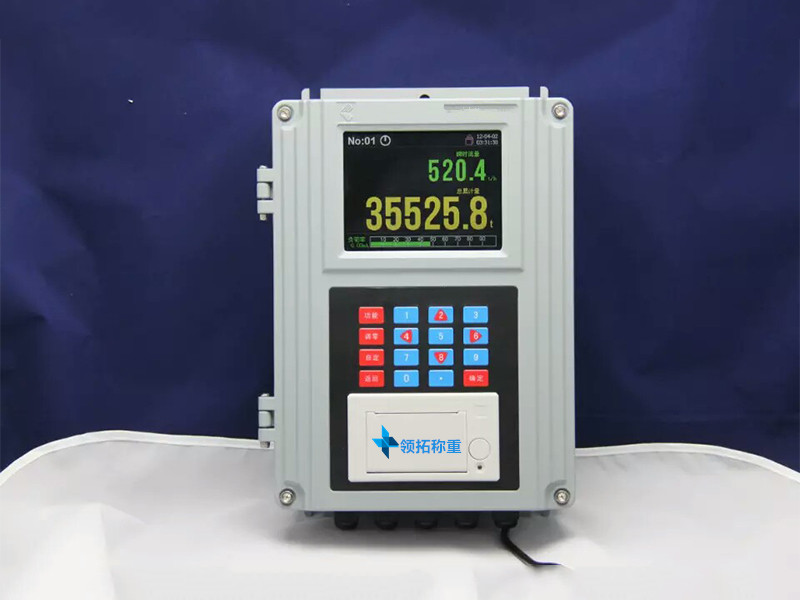

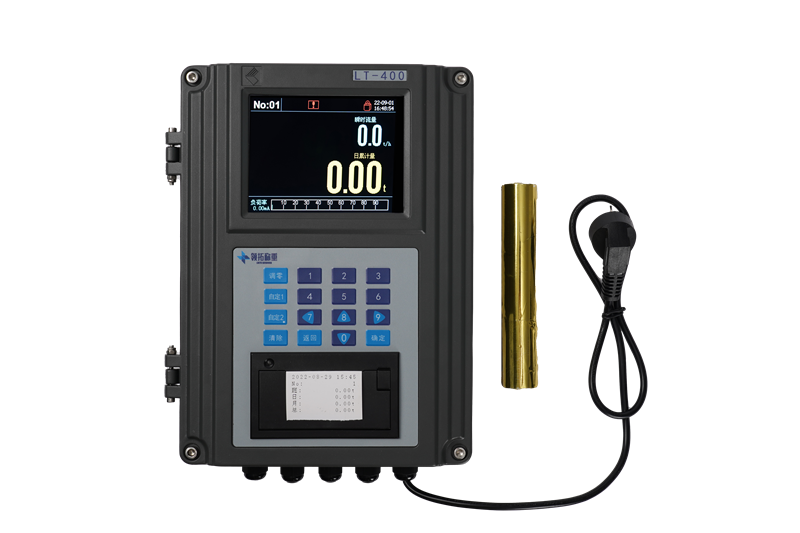

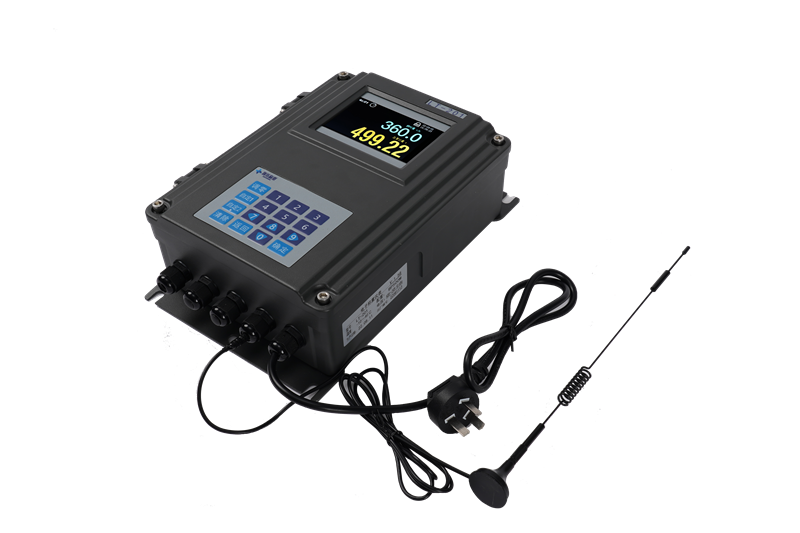

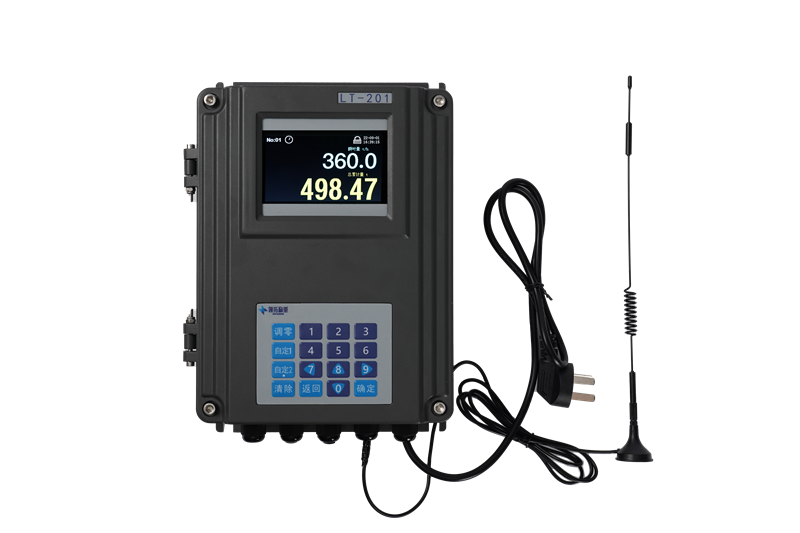

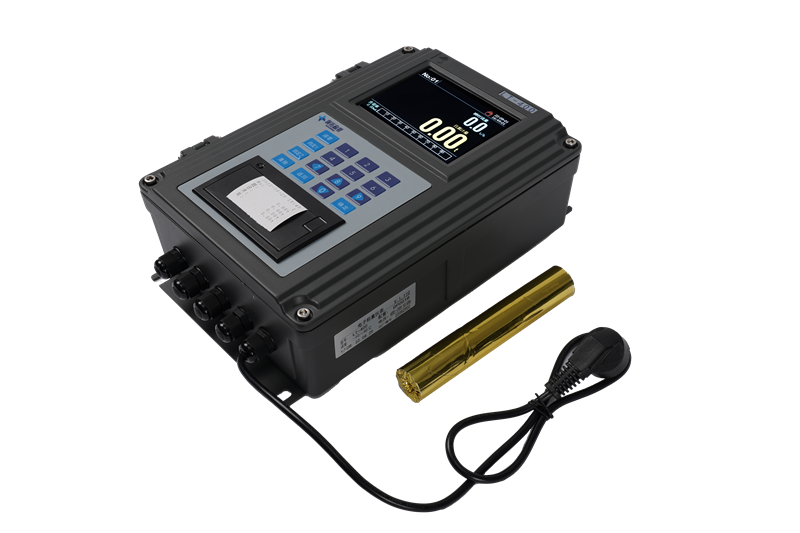

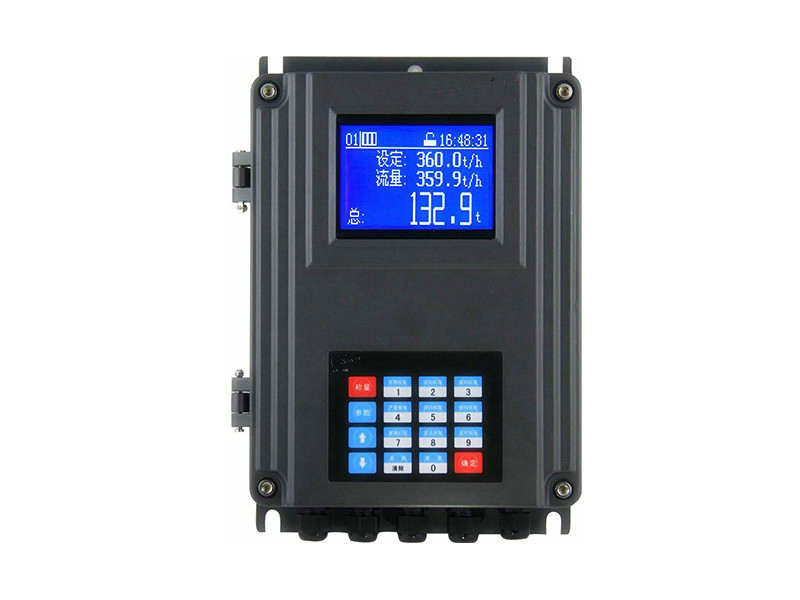

五、仪表功能优势：

1.图形化人机界面

采用320*240高分辨率LCD，全中文人机界面，显示直观，操作方便，更有可切换的多语种选择，以适应国际化的应用需求。

2.数字化传感方式

重量传感采用数字化通讯方式，二线制远距离传输而无需长线补偿，前端AD转换模块灵敏度校准为完全一致，更换仪表无需重新标定，可直接替换。

3.多计量工作模式

仪表具有计量皮带秤、配料皮带秤、定量皮带秤、变倾角皮带秤等多种工作模式，可满足用户不同的计量控制需求。

4.完善的通讯接口

具有可选的RS232、RS485、ProfiBus、CAN、DeviceNet、Ethernet等通讯接口，全部采用开放的标准通讯协议，可直接接入其它监控网络或通用的各种工业组态软件。

5.齐全的外观结构

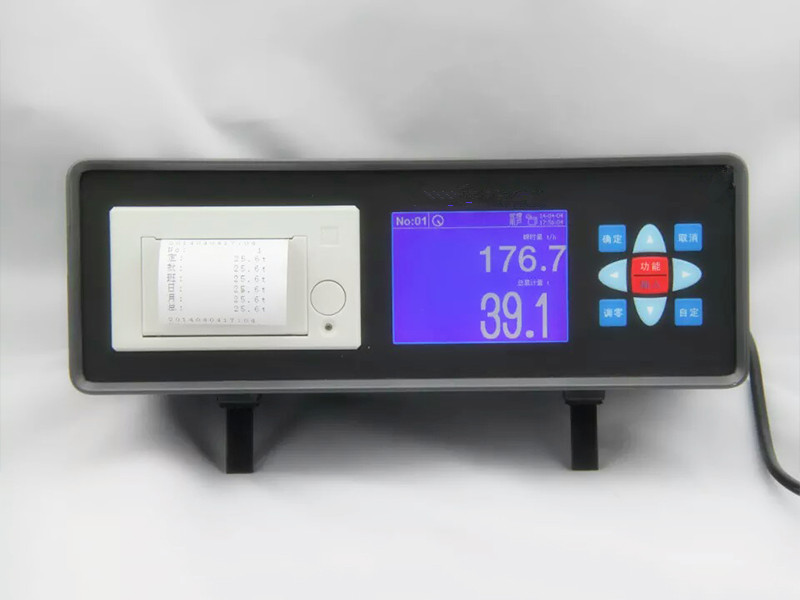

具有台式、壁挂、盘装三种仪表外壳，可满足各种不同的安装使用场所。

6.方便的维护功能

提供多种诊断维护、接口测试等功能操作，方便用户对计量系统进行全面的维修检查，快速判定系统故障原因。

7.齐全的校准功能

具有实物校准、链码校准、挂码校准、电子校准等多种校准检验功能。

8.运行操作记录

对仪表调零、校准操作、修改重要参数等事件进行记录，可随时查询历史事件发生的日期时间。

9.历史产量查询

仪表循环记录一年内的月、日、班各种累计量，并以直方图方式显示，可方便进行各种历史产量的统计查询。

六、称重传感器技术参数

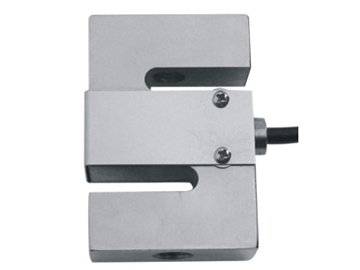

称重传感器采用S型称重传感器，称重传感器屏蔽接地

激励电压：10V－12DC

灵敏度：2.0±0.002mv/v

综合误差：±0.02%F.S

蠕变：＜额定输出的0.02%

适应温度：－30℃～70℃

绝缘电阻：>5000MΩ

过载能力：极限过载能力为传感器容量的300%；安全过载为150%

七、速度传感器

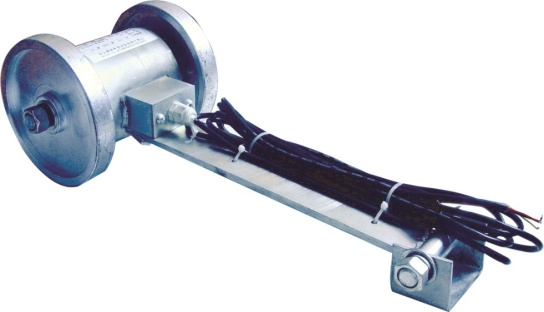

采用GS-150光电式测速传感器，具有以下特点：

1.双轮测速，保证能和皮带可靠接触，有效消除打滑；

2.全密封设计，防护等级达IP65，使用寿命长；

3.维护方便，更换光电传感器操作简便；
