T7000C装载机电子秤

一、产品介绍

装载机电子秤，是一种安装在装载机上，用来计量装载量的电子衡器设备。它可以提供被称重物料的单铲值、累计值等各种装载信息并打印清单，在装货的同时，动态同步反映装货量，帮助客户快捷、低成本的完成称重作业，精确装卸，杜绝超载，提高工作效率，被广泛应用于厂矿、铁路、港口等散货装卸作业中。

二、工作原理

装载机电子秤是根据分别安装在装载机动臂油缸进油和回油油路上的2个压力传感器，对装载机动臂举升过程中油缸压力变化进行测定，并对速度进行调整，在车载仪表中的中央处理器自动进行计算，从而得出重量数据，并在仪表屏幕显示所得出的重量。

装载机车在翻斗提升过程中，压力传感器将信号传输给仪表CPU，进行数据转换处理；当机车铲货后，小臂立即收回于始点位置，大臂举起经过高精度位置传感器时，装载机称重系统即刻显示货物的重量，并且屏幕显示出货物的总累计重量和累计工作次数。

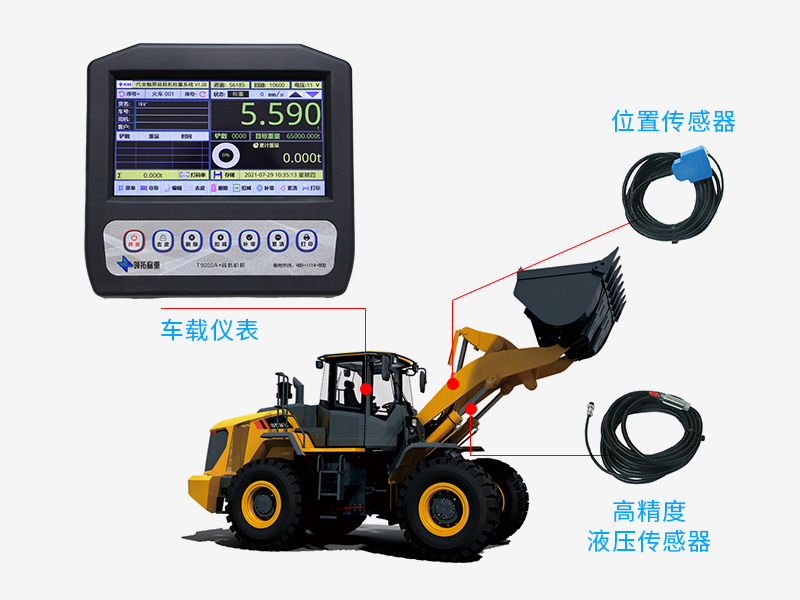

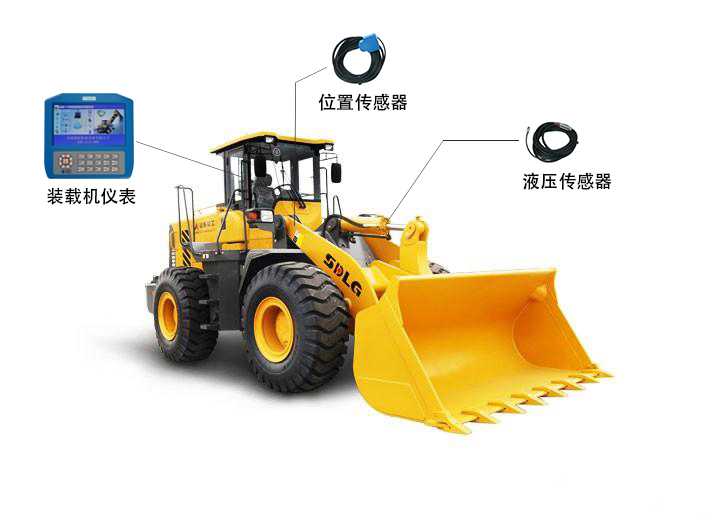

三、安装示意图

三、T7000C装载机电子秤 功能介绍

1.微电脑控制，智能化程度高，外形小巧美观；

2、全中文键盘，可以输入中文汉字，配有自动声光提醒，操作简单明了。

3、釆用动态釆样及模糊算法，实现动态标定和动态称量。

4、双油路多方式检测，数据准确，称重精度高。

5、无须停斗，举升过程中自动称重，不影响装载效率，可防止超载和欠载。

6、可打印装载时间、单位名称、货物名称、重量、车号等数据。

7、800*480点阵大屏幕显示器，可显示称重结果、累重结果、系统信息等。

8、显示屏和键盘均带背景光，便于夜晚操作

9、语音报读功能，可播报当前重量、超铲、粘斗、末铲、开关机。有效的防止司机夜间进行误操作，以及影响司机装车的时间.

10、单铲累计自动声音提示，超载和斗内没倒尽声光报警功能，及时提醒。

11、存储记忆功能，电子秤关机时，存储的称重数据可以保留。

12、抗干扰能力强，适用于各种作业环境。

四、T7000C装载机电子秤 技术参数

1、屏幕：800*480点阵彩色液晶显示

2、工作电压：12～24VDC

3、工作电流：100mA～200mA

4、工作温度：-40℃～60℃

5、称重精度：±0.3%～±1%，达到国际合法计量组织OIML的Y ( b)精度等级；

6、分度值：1kg、5kg、10kg

7、最小称量：50kg

8、热敏打印，无需色带、速度快、低温工作无损；

五、压力传感器的技术参数：

 1、量程：0-40MPa

 2、准确度：0.1%FS

  3、工作电压：5VDC

4、输出信号：mV 四线制

 5、全温区精度：无

  6、环境温度：-40℃～125℃

 7、介质温度：-35℃～105℃

 8、安装方式：阀块

 9、安装螺纹：M10×1双环，双 “O ”

 10、出线方式：直接出线6.5米

11、压力形式：表压型
